| Quantidade: | |
|---|---|

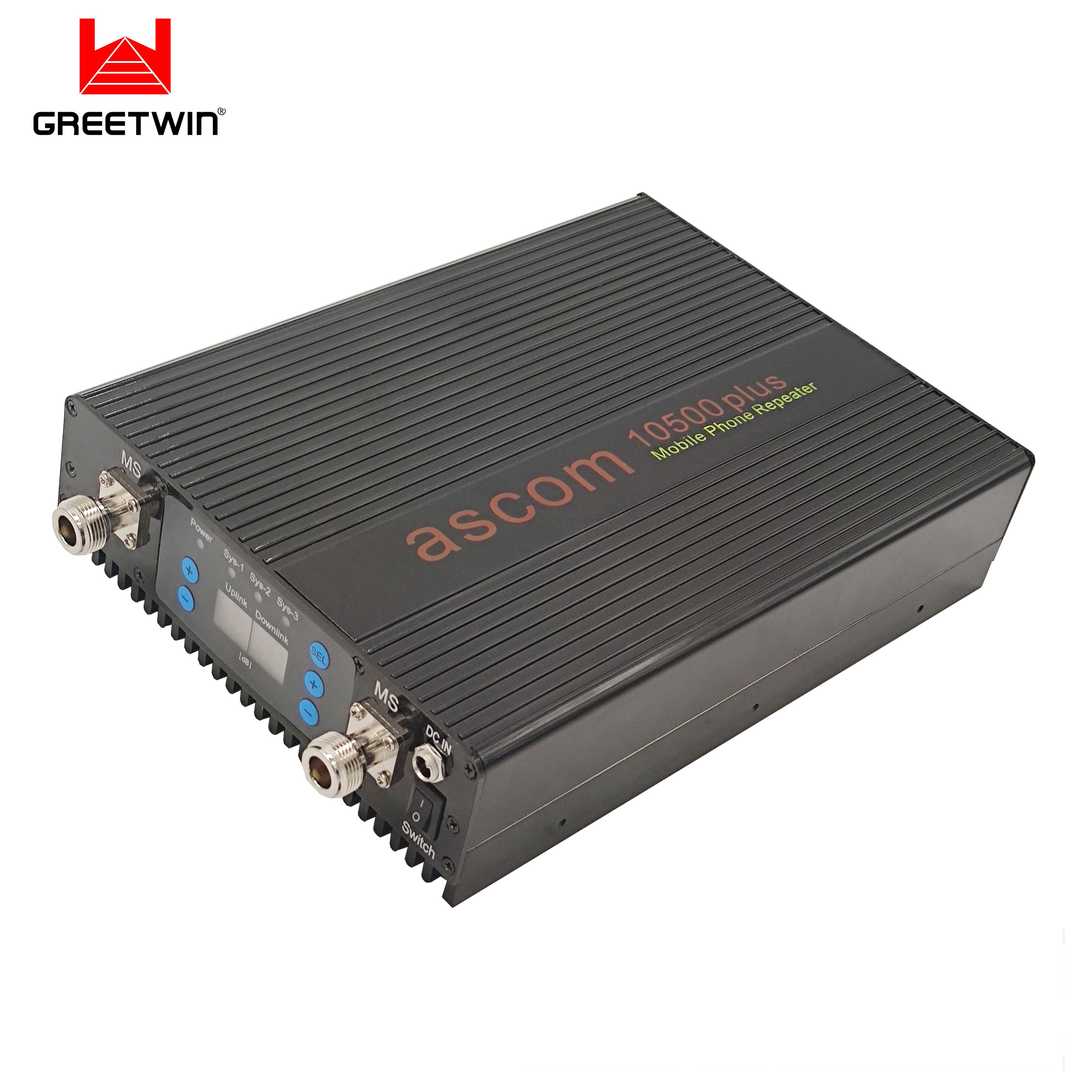

Amplificador interno 27dBm GSM 900Mhz amplificador de sinal de telefone celular repetidor de sinal de telefone móvel para casa
| Alcance de frequência | Uplink | Downlink | |||
| LTE 2600MHz | 2500 - 2570MHz | 2620 - 2690MHz | |||
| Ganho | 75dB±2dB | 80dB±2dB | |||
| Potência de saída | 23dBm±2dBm | 27dBm±2dBm | |||
| Largura da banda | Banda larga | ||||
| Controle de ganho manual | Passo de 31dB / 1dB | ||||
| ALC | >20dB | ||||
| Ondulação na banda | ≤ 8dB | ||||
| Figura de ruído | ≤ 6dB | ||||
| VSWR | ≤ 2,0 | ||||
| Intermodulação | ≤ -40dBc | ||||
| Emissão espúria | 9KHz~1GHz | ≤ -36dBm | |||
| 1~12,75GHz | ≤ -30dBm | ||||
| Tempo de atraso | ≤ 1,5 μs | ||||
| Estabilidade de frequência | ≤ 0,01 ppm | ||||
| MTBF | > 50.000 horas | ||||
| Impedância | 50 ohms | ||||
| Fonte de energia | CA 90-264V, CC 9V/5A | ||||
| LED de força | Indicador de energia | ||||
| LED de alarme | Red | Auto oscilação ou sinal de entrada forte | |||
| Verde | Normal | ||||
| Especificação Mecânica | |||||
| Conector RF | N-Fêmea | ||||
| Trocar | Interruptor de alimentação, interruptor de controle de ganho manual | ||||
| Resfriamento | Resfriamento por convecção do dissipador de calor | ||||
| Umidade | < 90% | ||||
| Temperatura de operação | -10°C ~ +55°C | ||||
| Condições ambientais | IP40 | ||||
| Tipo de instalação | Instalação de parede | ||||
| Tamanho | 250*170*53mm | ||||
| Peso | < 3,5 kg | ||||
Um amplificador de sinal de telefone celular (também conhecido como extensor de sinal, amplificador de sinal ou repetidor de telefone celular) funciona puxando o sinal externo fraco, aumentando-o e retransmitindo o sinal reforçado para as áreas desejadas.Eles também funcionam ao contrário: o amplificador de sinal receberá o sinal do seu telefone e o enviará de volta para a torre.
Existem diferentes boosters disponíveis que visam diferentes necessidades:
Lembre-se de que, para que um amplificador de sinal de telefone celular funcione, deve haver um sinal existente fora de sua casa, escritório ou veículo.Um amplificador de sinal de telefone celular aumenta o sinal existente, não o cria.
A maioria dos kits de reforço de sinal é composta por três elementos principais:
Os cabos coaxiais são usados para conectar os três elementos superiores;eles são projetados para fornecer sinais elétricos de alta frequência em distâncias com baixa perda de sinal.
Para obter mais informações sobre cabos coaxiais, consulte nosso guia sobre Entendendo os Cabos Coaxiais.
| LED DE FORÇA | Verde | Normal |
| Desligado | Problema de alimentação CC | |
| LED DE ALARME | Verde | Sys-1,Sys-2 ou Sys-3, trabalhando em linearidade |
| Red | Há forte sinal de entrada ou auto-oscilação grave. Atenção: o nível do sinal de entrada está muito alto ou o espaço da antena doadora e antena de serviço não é suficiente.por favor ajuste o ganho, Se a luz vermelha ainda acender isso significa mais aceitação da antena doadora ou forte interferência, em seguida, ajuste o local da antena doadora. | |
| Desligado | Repetidor quebra, por favor, reconecte e verifique se o LED de alarme fica vermelho, se for, tome medidas para manter o LED de alarme verde; se permanecer desligado, significa que a energia quebrou. | |
|
Uplink MGC Downlink MGC |
O painel de exibição digital mostrará o ganho em tempo real, '+'aumentar ganho,'-'diminuir ganho.
| |
|
SEL | Selecione os diferentes sistemas quando você precisa, (somente para repetidor de banda dupla, banda tripla, banda quádrupla ou cinco bandas.) | |
Características:
1. Solução econômica para zonas de sinal fraco, reduz as chamadas drop/off.
2. Tamanho compacto, baixo consumo de energia, fácil instalação, ótima cobertura.
Expansão e extensão do sinal da estação base.
Otimização da qualidade do sinal e da fonte
3. Cubra cerca de 3000~6000m² sem bloquear ou obstruir.
4. Design linear alto, design de função ALC, baixa interferência para BTS.
5. Suporta qualquer dispositivo celular (voz e dados e vídeo)
6. Reforço de sinal de banda larga ou personalize o reforço de banda seletivo.
Vantagens:
Painel de exibição digital, configuração do modo inteligente
Função inteligente chamada que pode ser ativada através do painel de exibição digital.
Os usuários podem escolher o ganho e o sistema de trabalho pelo painel digital LED.
Defina os parâmetros técnicos de forma simples e eficiente, isso é mais fácil do que o DIP Switch.
Pacote padrão:
1) AC90-264V, DC 9V/5Um adaptador de fonte de alimentação 1PCS
2) cabo de alimentação CA (padrão UE/EUA/Reino Unido/SA/China, etc) 1 PCS
3) Kit de instalação 1PCS
4) Manual do usuário 1 PCS
Diagrama de Aplicação:
Q1.Por que ainda não há sinal após a instalação do equipamento?
1. Verifique a alimentação do booster e da fonte de alimentação.
2. Verifique se o conector da antena externa está apertado ou não.
3. Verifique se os conectores do cabo RF estão apertados ou não.
4. Verifique se o sinal externo é forte o suficiente ou não.
5. Verifique se a antena está instalada corretamente.
6. Verifique se o conector da antena interna está apertado ou não.
7. Verifique se o tipo de cabo é adequado ou não.
Q2.Por que a força do sinal é muito fraca na borda da área?
1. Verifique o sinal externo e a direção da antena.
2. Verifique se o booster está com ganho total ou não.
3. Verifique se todos os conectores estão apertados.
4. Altere a localização da antena externa/interna.
5. Verifique se o tipo de cabo é adequado ou não.
6. Implante mais antenas internas.
Q3.Depois de executar o reforço, por que os sinais não são estáveis?
1. Verificando se a distância entre a antena doadora e a antena do servidor estão muito próximas uma da outra?Verifique o LED
de reforço para certificar-se de que os alarmes estão verdes.
2. Verificando se os sinais da antena doadora estão estáveis ou não?
3. Conecte o sistema novamente se for uma conexão incorreta.
Q4.Por que o LED de potência do booster não é brilhante?
1. Verificando a faixa de alimentação CA de entrada indicada no adaptador de alimentação se corresponde ao local
sistema de energia.
2. Verificando o adaptador de energia se conecta o equipamento corretamente e de forma estável ou não.
3. Verificando se o adaptador de energia está danificado ou não.Para testar a tensão de saída se corresponde a
aquele indicado no adaptador de energia ou não pelo multímetro
