Quantidade: | |
---|---|
China
GREETWIN
GV, ISO9001,CE,ROHS
GW-40-ICSG
1 peça
Negociável
Caixa com espuma PE
3 dias úteis após o pagamento recebido
T/T, L/C, Western Union, MoneyGram
5000 peças por mês

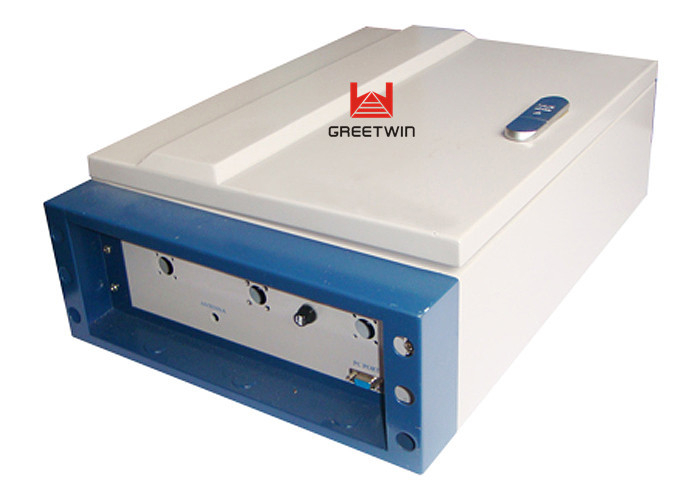

Impulsionadores de sinal de telefone celular de alta potência Proteção contra oscilação de repetidor ICS
Descrição do Impulsionador de Sinal Cell Phoen:
Leva principalmente vila e campo em solução de cobertura combinada.Algumas áreas estão em uma cobertura muito ruim, baixa taxa de acesso à rede, transferência de rede com frequência e alta taxa de queda de chamadas.
Existem zonas cegas na rede rodoviária e ferroviária devido à sombra das montanhas, edifícios e madeira.Enquanto isso, os veículos que protegem o sinal também tornam o sinal de cobertura da rede mais fraco dentro dos veículos.Geralmente leva o BTS ao redor de rodovia ou ferrovia como fonte de sinal, leva o repetidor de fibra óptica ou repetidor sem fio como solução.
Solução: repetidor de RF sem fio + sistema de alimentação de antena geral
O ICS Repeater (Interference Cancellation System) é um novo tipo de repetidor de RF de banda única que pode detectar e cancelar automaticamente os sinais de interferência causados pela oscilação do feedback de RF entre o Doador e as Antenas de Cobertura em tempo real, adotando DSP (Digital Signal Processing) tecnologia.Ele pode cancelar de forma contínua e estável os sinais de interferência e ser adaptado a quaisquer mudanças no ambiente de RF circundante (incluindo objetos fixos e móveis).
Assim como o repetidor RF, o repetidor ICS funciona como um relé entre o BTS e os celulares.Ele capta o sinal do BTS através da Antena Doadora, amplifica linearmente o sinal e então o retransmite através da Antena de Cobertura (ou do Sistema de Distribuição de Sinal Interno) para a área de cobertura fraca/cega.E o sinal móvel também é amplificado e retransmitido para o BTS na direção oposta.
Intensificador de Sinal Celular Phoen Características:
· A carcaça em liga de alumínio possui alta resistência a poeira, água e corrosão;
· Seletor de canal altamente seletivo pode processar 12 canais simultaneamente;
· Cancelamento em tempo real do sinal de interferência (incl. Multi-path fade, sinal de feedback);
· Função ICS para evitar a auto-oscilação, aumentar o ganho e a faixa de cobertura e reduzir a necessidade de isolamento entre a antena doadora e a antena de cobertura;
· Adotar filtro com alta seletividade e baixa perda de inserção elimina a interferência entre uplink e downlink;
O modem sem fio embutido para se comunicar com o NMS (Network Management System) que pode supervisionar remotamente o status de trabalho do repetidor e baixar os parâmetros operacionais para o repetidor.
O repetidor ICS é aplicável principalmente a esse caso:
· O repetidor pode encontrar um local de instalação que possa receber sinal BTS puro em nível forte o suficiente e possa atender ao requisito de isolamento para evitar auto-oscilação;
· E o requisito de isolamento entre as antenas doadoras e de cobertura é difícil de atender usando um repetidor de RF.
·
Em comparação com o RFR padrão (Repetidor de RF), FSR (repetidor de mudança de frequência) e FOR (repetidor de fibra óptica), o Repetidor ICS tem as seguintes vantagens e desvantagens:
Intensificador de Sinal Celular Phoen Vantagens:
Fácil de construir o local de instalação;
Menor custo de equipamentos e construção do local.
Menor custo de manutenção (sem gastos com a deterioração do cabo de fibra óptica);
A Antena de Cobertura pode estar voltada para a mesma direção da Antena Doadora (que não pode ser realizada por RFR).
Intensificador de Sinal Celular Phoen Desvantagens:
Ruído de sinal alto pode ser introduzido desde que a Antena Doadora capta sinal do ar;
O repetidor deve ser instalado dentro da cobertura da BTS.
Intensificador de Sinal Celular Phoen Inscrição:
Para expandir a cobertura do sinal ou preencher a área cega do sinal onde o sinal é fraco ou indisponível.
· Exterior: Aeroportos, regiões turísticas, campos de golfe, túneis, fábricas, distritos mineiros, aldeias, autoestradas
· Indoor: Hotéis, centros de exposições, subsolos, shopping centers, escritórios, estacionamentos.
Frequência de trabalho (personalizável) | Uplink | 890-915MHz |
Downlink | 935-960MHz | |
Largura de banda de trabalho | Customizável | |
Máx.Nível de entrada (não destrutivo) | -10dBm | |
Potência de saída (personalizável) | 33~43 dBm (2~20 W) | |
Ganho | ≥ 90dB | |
Faixa de ajuste de ganho | 1~31 dB @ passo de 1dB | |
Operacional máx.Ganho | ≥ Isolamento da Antena + 10dB | |
ALC & AGC | Compatível | |
Proteção de oscilação do amplificador de potência | Sistema de cancelamento de interferência | |
Sinais de feedback de cancelamento - máx.Tamanhos de janela | ≥ 6μseg | |
Faixa de cancelamento de interferência | ≥ 25dB | |
Magnitude do vetor de erro (EVM) | ≤ 12,5% | |
Relação de Onda Estacionária de Tensão (VSWR) | < 1,5 | |
Figura de ruído | ≤ 5dB | |
Ondulação na banda | ≤ 3dB | |
Erro de frequência | ≤ 0,05 ppm | |
Emissão espúria e IMD3 | Em conformidade com 3GPP TS 25.106 V6.0.0 | |
Intermodulação de Terceira Ordem | ≤ -45dBc/30KHz | |
Atraso do sistema | ≤ 5,0μseg | |
Impedância de E/S | 50Ω | |
Conector RF | Tipo N (Fêmea) | |
Faixa de temperatura | Operação: -25°C ~ +55°C / Armazenamento: -30°C ~ +60°C | |
Faixa de Umidade Relativa | ≤ 95% (sem condensação) | |
Fonte de alimentação (personalizável) | DC 48V / AC 85V - 265V, 45Hz - 65Hz | |
Consumo de energia | ≤200W | |
Fonte de alimentação de backup (opcional) | 4 horas | |
Nível de Revestimento | IP65 | |
Dimensões (cm) | 75x50x32 | |
Peso (kg) | ≤ 36 | |
Função de monitoramento NMS (opcional) | Alarme em tempo real para status da porta, temperatura, fonte de alimentação, LNA, VSWR, auto-oscilação, etc. Controle remoto, como ligar/desligar, aumentar/diminuir a potência de saída, etc. Status em tempo real para potência de saída/entrada, ganho UL/DL, todo o status do repetidor etc. |
Apoie estas frequências:
Alcance de frequência | Uplink | Downlink |
CDMA 450 | 452,5 - 457,5MHz | 462,5 - 467,5 MHz |
LTE700 A/B | 699- 716MHz | 729- 746MHz |
LTE700C | 777- 787MHz | 746- 756MHz |
LTE700D | 788- 798MHz | 758- 768MHz |
LTE 800 | 832- 862MHz | 791- 821MHz |
iDEN | 806- 824MHz | 851- 869MHz |
CDMA 800/GSM 850 | 824- 849MHz | 869- 894MHz |
GSM 900 | 890- 915MHz | 935- 960MHz |
EGSM | 880 - 915MHz | 925 - 960MHz |
AWS1700 | 1710- 1755MHz | 2110- 2155MHz |
DCS 1800 | 1710- 1785MHz | 1805- 1880MHz |
PCS 1900 | 1850-1910MHz | 1930-1990MHz |
WCDMA/3G 2100 | 1920-1980MHz | 2110- 2170MHz |
LTE 2600 | 2500- 2570MHz | 2620- 2690MHz |
Diagrama de aplicação:
Cobertura Interna:
Cobertura Externa:
