| Quantidade: | |
|---|---|
China
GREETWIN
GV, ISO9001,CE,ROHS
W-20EDW-K
1 peça
Negociável
Caixa com espuma PE
3 dias úteis após o pagamento recebido
T/T, L/C, Western Union, MoneyGram
5000 peças por mês

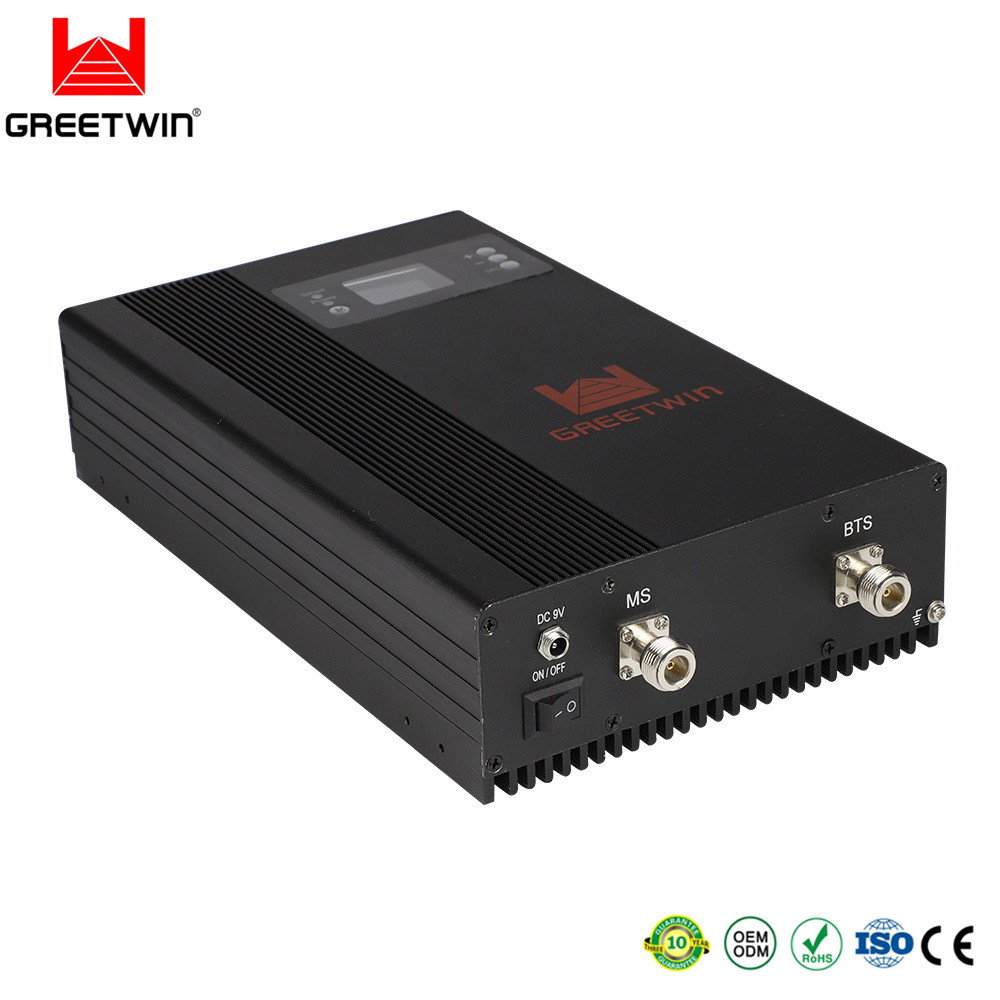

Display LCD de ganho em tempo real EGSM900 DCS1800 WCDMA2100 Tri-band 20dBm Celular 2G 3G 4G Impulsionador de sinal
Inscrição:
Para expandir a cobertura do sinal ou preencher a área cega do sinal onde o sinal é fraco ou indisponível.
Interior: hotéis, casa, porões, shopping centers, escritórios, estacionamentos, loja etc.
Especificação:
| Alcance de frequência | Uplink | Downlink | |||
| EGSM 900MHz | 880-915MHz | 925-960MHz | |||
| DCS 1800MHz | 1710-1785MHz | 1805-1880MHz | |||
| WCDMA 2100MHz | 1920-1980MHz | 2110-2170MHz | |||
| Ganho | 70dB±2dB | 70dB±2dB | |||
| Potência de saída | 17dBm±2dBm | 20dBm±2dBm | |||
| Largura de banda | Banda larga | ||||
| Controle de ganho manual | 31dB | ||||
| ALC | >25dB | ||||
| Ondulação na banda | 8dB | ||||
| Figura de ruído | ≤ 6dB | ||||
| VSWR | ≤ 2,0 | ||||
| Produtos de Intermodulação | ≤ -40dBc | ||||
| Emissão espúria | 9KHz~1GHz | ≤ -36dBm | |||
| 1~12,75GHz | ≤ -30dBm | ||||
| Tempo de atraso | ≤ 1,5 μs | ||||
| Estabilidade de frequência | ≤ 0,01 ppm | ||||
| MTBF | > 50.000 horas | ||||
| Impedância | 50 ohms | ||||
| Fonte de energia | CA 100-240V,CC 9V5A | ||||
| LED de força | Indicador de energia | ||||
| ISO (LED de alarme) | Red | Auto-oscilação ou sinal de entrada forte | |||
| Verde | Normal | ||||
| Alarme LED | LED de força | DC LIGADO/DESLIGADO | |||
| LED inteligente | Função inteligente ON/OFF | ||||
| Alarme AGC | Alarme VERMELHO quando ALC 5dB-10dB | ||||
| Alarme ISO | Alarme VERMELHO quando ALC 20dB-25dB, então o repetidor desligará automaticamente.Reinício automático após dois minutos. | ||||
| Especificação Mecânica | |||||
| Conector RF | N-Fêmea | ||||
| Trocar | Interruptor de alimentação | ||||
| Resfriamento | Resfriamento por convecção do dissipador de calor | ||||
| Umidade | < 90% | ||||
| Temperatura de operação | -20°C ~ +55°C | ||||
| Condições ambientais | IP40 | ||||
| Tipo de instalação | Instalação de parede | ||||
| Tamanho do dispositivo | 228*127*65mm | ||||
| peso do pacote | 3,5 kg | ||||
| tamanho do pacote | 39,7*26*14CM | ||||
A tela será desligada automaticamente se não tocá-la em um minuto.
Características:
1. 'GREETWIN'é o LOGOTIPO da Empresa.
2. Alimentação: Fonte de alimentação com indicador.
3. Inteligente: Função inteligente com indicador.Modo AUTO agora.
4. M : 'AUTO' alternar para 'MANU'.
5. Sel: Selecione os sistemas de trabalho,
pressione e segure o botão por 2s, entrará em 900M.em seguida, definindo o ganho.
em seguida, defina o ganho de 65dB, pressione e segure o botão por 2s novamente.65dB foi confirmado.
6. 900MHz: Mostra o sistema de trabalho atual.Pressione 'Sel' para mudar para o sistema diferente para operação.
7. AUTO/MANU: Modo Automático ou Modo de ganho Manual.
8. AGC: Controle automático de ganho com indicador.
9. ISO: Inspeção de isolamento com indicador.
10. 63dB/68dB: Mostra de ganho em tempo real no display LCD.
11. 0dBm/0dBm: Exibição de potência em tempo real no display LCD.
12. UL é Uplink, DL é downlink.'+' está aumentando o ganho, '-' está diminuindo o ganho.
Diagrama de Aplicação:
1) Antena doadora: Antena de registro periódico (9dBi, 806-960/1710-2700MHz)
2)Antena de serviço: Antena de teto Omni (3dBi, 806-960/1710-2700MHz)
3) Cabo coaxial 5D-FB com conector (comprimento do cabo opcional)
