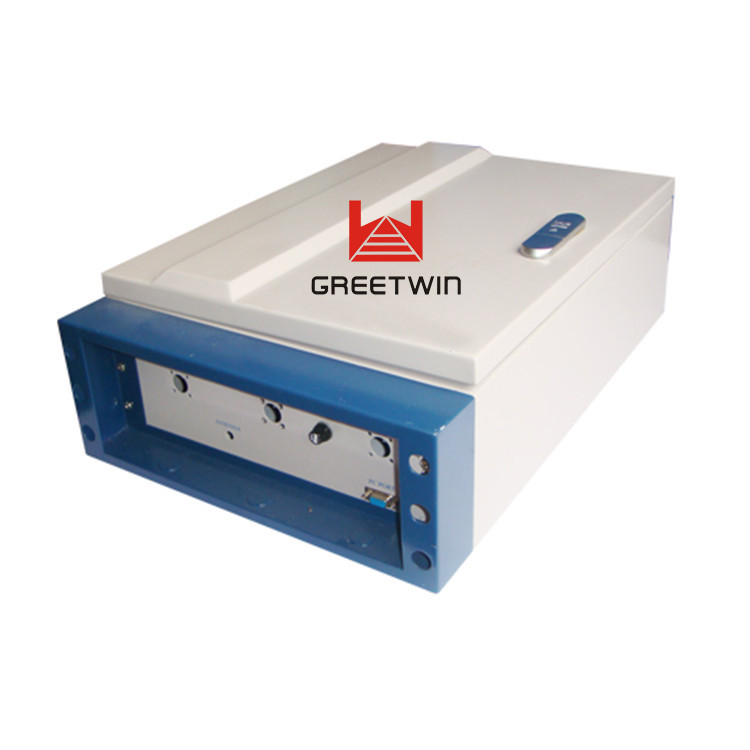

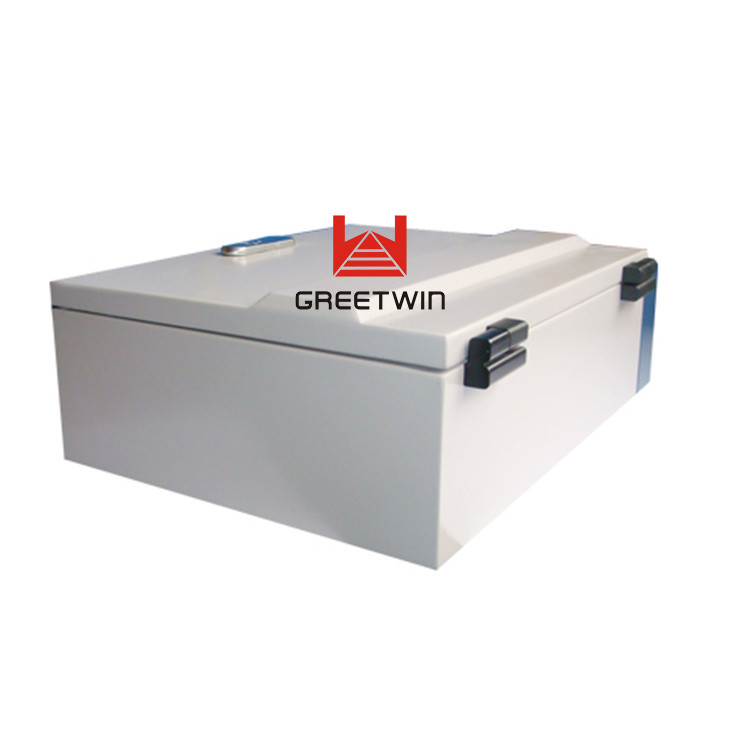

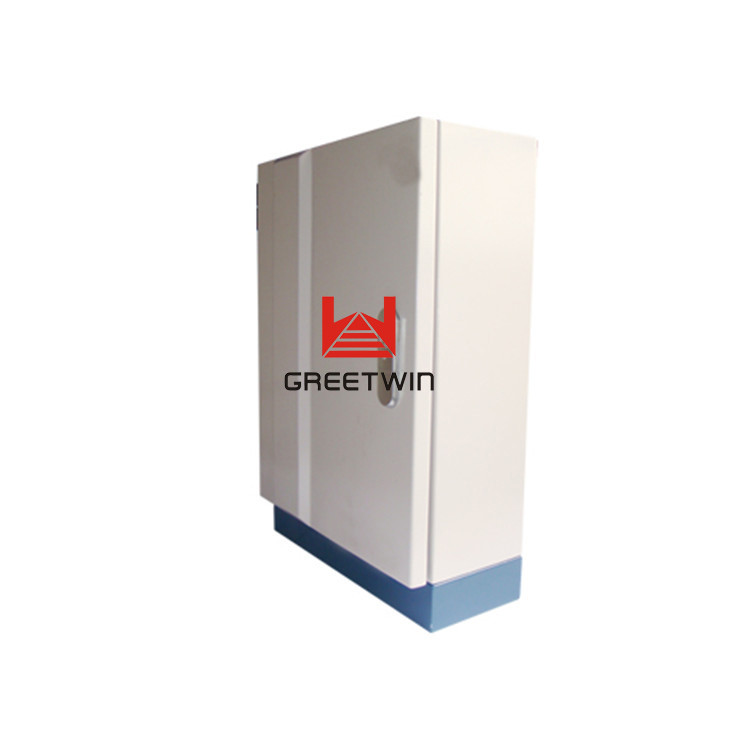

Amplificador de linha de banda de sinal 40dBm 4G LTE 2600MHz Repetidor de sinal de telefone
Modelo: GW-40L-LA
Descrição do amplificador de linha:
O repetidor de RF de banda única (RFR) é o tipo de repetidor usado com mais frequência.Possui uma estrutura simples para transmitir e amplificar de forma transparente o sinal wireless (na mesma frequência) entre a BTS (Base Transceiver Station) e os celulares em uma única rede wireless.
O RFR de Banda Única está funcionando como um relé entre o BTS e os celulares.Ele capta o sinal do BTS através da Antena Doadora, amplifica linearmente o sinal e então o retransmite através da Antena de Cobertura (ou do Sistema de Distribuição de Sinal Interno) para a área de cobertura fraca/cega.E o sinal móvel também é amplificado e retransmitido para o BTS na direção oposta.
De acordo com os requisitos do operador para a frequência de trabalho, estão disponíveis dois tipos de RFR de banda única:
*Repetidor de RF de banda única com seleção de banda: Para amplificar todos os sinais em toda a banda (a largura de banda é personalizada);
*Repetidor de RF de banda única com seleção de canal: Para amplificar apenas os sinais transmitidos nos canais personalizados 1/2/4/8/12/16.
Vantagens do amplificador de linha:
* Carcaça de liga de alumínio com proteção IP65 tem alta resistência a poeira, água e corrosão;
* Seletor de canal altamente seletivo pode processar vários canais simultaneamente;
* Sem interferência no BTS adotando amplificador linear com alto ganho e baixo ruído;
* Adotar filtro com alta seletividade e baixa perda de inserção elimina a interferência entre uplink e downlink;
* A porta USB fornece um link para um notebook para supervisão local ou para o modem sem fio embutido para se comunicar com o NMS (Network Management System) que pode supervisionar remotamente o status de trabalho do repetidor e baixar parâmetros operacionais para o repetidor.
O repetidor de RF é aplicável principalmente a esse caso:
*O repetidor pode encontrar um local de instalação que possa receber sinal BTS puro em nível forte o suficiente e possa atender ao requisito de isolamento para evitar auto-oscilação;
*E a distância entre a BTS e a área a ser percorrida é de 2km.
Em comparação com o FSR (repetidor de mudança de frequência) e o FOR (repetidor de fibra óptica), o RFR apresenta as seguintes vantagens e desvantagens:
Amplificador de linha Pró:
Fácil de construir o local de instalação;
Menor custo de equipamentos e construção do local.
Amplificador de linha Vigarista:
*Instalação inadequada pode causar auto-oscilação;
*A Antena de Cobertura ficará voltada para a Antena Doadora, o que limita o ângulo de cobertura;
* Ruído de sinal alto pode ser introduzido desde que a Antena Doadora capta sinal do ar;
*O repetidor deve ser instalado dentro da cobertura da BTS.
Diagrama de aplicação do amplificador de linha:
Para expandir a cobertura do sinal da área cega do sinal de preenchimento onde o sinal é fraco ou indisponível.
Interior: hotéis, casa, porões, shopping centers, escritórios, estacionamentos, etc
Exterior: Aeroportos, regiões turísticas, campos de golfe, túneis, fábricas, distritos mineiros, aldeias, autoestradas
Especificação do amplificador de linha:
| Especificações | ||
| Frequência de trabalho (personalizável) | Uplink (MHz) | 2500 - 2570MHz |
| Downlink (MHz) | 2620 - 2690MHz | |
| Largura de banda de trabalho | Customizável | |
| Máx.Nível de entrada (não destrutivo) | -10dBm | |
| Máx.Potência de saída (personalizável) | 43dBm | |
| Máx.Ganho | ≥ 90dB | |
| Faixa de ajuste de ganho | 1~31dB @ passo de 1dB | |
| Relação de Onda Estacionária de Tensão (VSWR) | < 1,5 | |
| Figura de ruído | ≤ 5dB | |
| Ondulação na banda | ≤ 3dB | |
| Emissão espúria | Dentro da banda de trabalho | ≤ -15dBm/30kHz |
| Fora da banda de trabalho (Δf > 2,5 MHz) | 9kHz~1GHz: ≤ -36dBm/30kHz | |
| 1GHz~12,75GHz: ≤ -30dBm/30kHz | ||
| Intermodulação de Terceira Ordem | ≤ -45dBc/30kHz (medido sob potência de saída nominal) | |
| Atraso do sistema | ≤ 5μseg | |
| Impedância de E/S | 50Ω | |
| Conector RF | Tipo N (Fêmea) / mutável / fundo da caixa | |
| Faixa de temperatura | Operação: -25°C ~ +55°C / Armazenamento: -30°C ~ +60°C | |
| Faixa de Umidade Relativa | ≤ 95% (sem condensação) | |
| Fonte de alimentação (personalizável) | DC -48V / AC 220V, 50/60Hz / AC 110V, 50/60Hz | |
| Consumo de energia | ≤ 200W | |
| Fonte de alimentação de backup (opcional) | 4 horas | |
| Nível de Revestimento | IP65 | |
