| Quantidade: | |
|---|---|
Guangdong, China
Cumprimentar
GV, ISO9001,CE,ROHS
GW-25LDW
1
US$ 396,8-US$ 453,6/PC
pacote de papelão
3-5 dias
L/C, D/A, D/P, T/T, Western Union, MoneyGram
1000

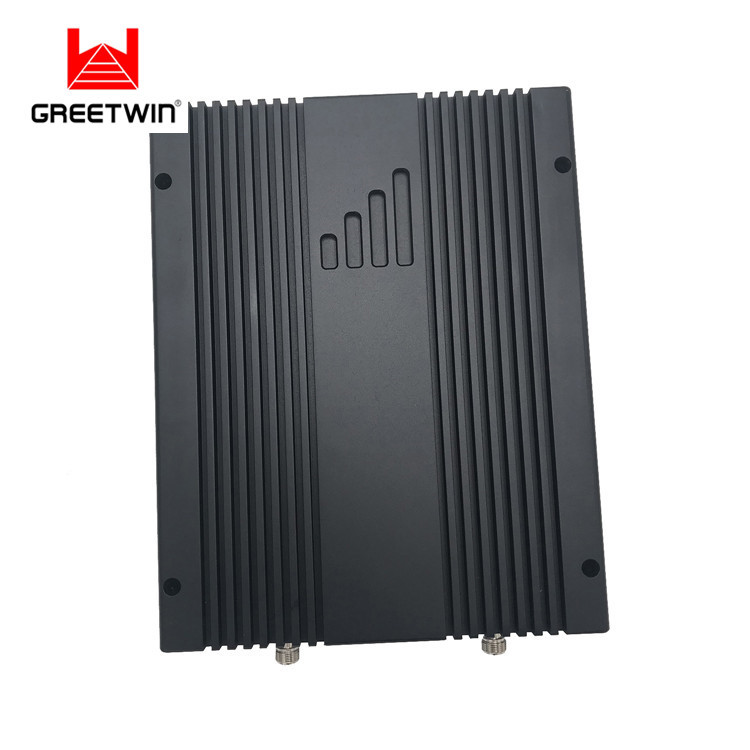

2g 3g 4g preto gsm repetidor triband 900 1800 2100 mhz triband móvel sinal impulsionador
| LTE800+DCS1800+WCDMA2100 | 932-862/1710-1785/1920-19*80 MHz | 791-821/1805-1880/2110-2170MHz | |||
| Máx.Ganho | 73dB+2dB | 78dB+2dB | |||
| Máx.Potência de saída | 20dBm+2dBm | 25dBm+2dBm | |||
| Largura da banda | Banda larga | ||||
| Controle de ganho manual | Passo de 31dB / 1dB | ||||
| ALC | >20dB | ||||
| Ondulação na banda | 8dB | ||||
| Figura de ruído | ≤ 6dB | ||||
| VSWR | ≤ 2,0 | ||||
| Intermodulação | ≤ -40dBc | ||||
| Emissão espúria | 9KHz~1GHz | ≤ -36dBm | |||
|
| 1~12,75GHz | ≤ -30dBm | |||
| Tempo de atraso | ≤ 1,5 μs | ||||
| Estabilidade de frequência | ≤ 0,01 ppm | ||||
| MTBF | > 50.000 horas | ||||
| Impedância | 50 ohms | ||||
| Fonte de energia | CA 90-264 V, CC 10 V/10 A | ||||
| LED de força | Indicador de energia | ||||
| LED de alarme | Red | Auto oscilação ou sinal de entrada forte | |||
|
| Verde | Normal | |||
| Especificação Mecânica | |||||
| Conector RF | N-Fêmea | ||||
| Trocar | Interruptor de alimentação | ||||
| Resfriamento | Resfriamento por convecção do dissipador de calor | ||||
| Umidade | < 90% | ||||
| Temperatura de operação | -10°C ~ +55°C | ||||
| Condições ambientais | IP40 | ||||
| Tipo de instalação | Instalação de parede | ||||
| Tamanho | 268mm*439mm*58mm | ||||
| Peso | < 9,5 kg | ||||
Manual do repetidor de sinal de celular
A série Indoor Quad Band Signal Repeater (Signal Booster) é uma solução ideal para quatro sistemas sem fio em pequenas/médias empresas e usuários domésticos que procuram aprimorar a conectividade sem fio interna.Ela é conectada via cabo coaxial à Antena Doadora e à Antena de Serviço, a Antena Doadora é colocada fora do prédio onde tem fácil acesso ao sinal BTS, e a Antena de Serviço é colocada no prédio onde pode estender a cobertura de rádio para a área cega.E Controle Automático de Ganho (AGC) para evitar a saturação excessiva do Booster, mantendo assim uma alta qualidade de voz e evitando adicionar interferência à rede.Com boa aparência e design super compacto também o torna atraente.Além disso, o recurso de instalação fácil também é para clientes individuais instalarem o booster por conta própria, e não precisa de muito conhecimento e instrumento profissional.
O reforço de sinal melhora os sinais móveis sem impacto negativo na saúde humana.
Recursos do repetidor de sinal de celular
1. Solução econômica para zonas de sinal fraco, reduz chamadas de queda/desativação.
2. Tamanho compacto, baixo consumo de energia, fácil instalação, ótima cobertura.
Expansão e extensão do sinal da estação base.
Otimização da qualidade do sinal e da fonte
3. Cubra cerca de 500~3000m⊃2; sem bloquear ou obstruir.
4. Design linear alto, design de função ALC, baixa interferência para BTS.
5. Suporta qualquer dispositivo celular (voz e dados e vídeo)
6. Reforço de sinal de banda larga ou personalize o reforço de banda seletivo.
Vantagens do repetidor de sinal de celular
Painel de exibição digital, configuração do modo inteligente
Função inteligente chamada que pode ser ativada através do painel de exibição digital.
Os usuários podem escolher o ganho e o sistema de trabalho pelo painel digital LCD.
Defina os parâmetros técnicos de forma simples e eficiente, isso é mais fácil do que o DIP Switch.
Pacote padrão
1) Adaptador de fonte de alimentação AC90-264V, DC10V/10A 1PCS
2) cabo de alimentação CA (padrão UE/EUA/Reino Unido/SA/China, etc) 1 PCS
3) Kit de instalação 1PCS
4) Manual do usuário 1 PCS
Acessórios recomendados
1) Antena doadora: Antena de registro periódico (9dBi,806-960/1710-2700MHz)
2)Antena de serviço: Antena de teto Omni (3dBi,806-960/1710-2700MHz)
3) cabo coaxial 5D-FB com conector (comprimento do cabo opcional)
Diagrama de Aplicação do Repetidor de Sinal de Telefone Celular
Para expandir a cobertura do sinal ou preencher a área cega do sinal onde o sinal é fraco ou indisponível.
Interior: hotéis, casa, porões, shopping centers, escritórios, estacionamentos, loja etc.
Q1.Por que ainda não há sinal após a instalação do equipamento?
1. Verifique a alimentação do booster e da fonte de alimentação.
2. Verifique se o conector da antena externa está apertado ou não.
3. Verifique se os conectores do cabo RF estão apertados ou não.
4. Verifique se o sinal externo é forte o suficiente ou não.
5. Verifique se a antena está instalada corretamente.
6. Verifique se o conector da antena interna está apertado ou não.
7. Verifique se o tipo de cabo é adequado ou não.
Q2.Por que a força do sinal é muito fraca na borda da área?
1. Verifique o sinal externo e a direção da antena.
2. Verifique se o booster está com ganho total ou não.
3. Verifique se todos os conectores estão apertados.
4. Altere a localização da antena externa/interna.
5. Verifique se o tipo de cabo é adequado ou não.
6. Implante mais antenas internas.
Q3.Depois de executar o reforço, por que os sinais não são estáveis?
1. Verificando se a distância entre a antena doadora e a antena do servidor estão muito próximas uma da outra?Verifique o LED
de reforço para
certifique-se de que os alarmes estejam verdes.
2. Verificando se os sinais da antena doadora estão estáveis ou não?
3. Conecte o sistema novamente se for uma conexão incorreta.
Q4.Por que o LED de potência do booster não é brilhante?
1. Verificando a faixa de alimentação CA de entrada indicada no adaptador de alimentação se corresponde ao local
sistema de energia.
2. Verificando o adaptador de energia se conecta o equipamento corretamente e de forma estável ou não.
3. Verificando se o adaptador de energia está danificado ou não.Para testar a tensão de saída se corresponde a
aquele indicado no adaptador de energia ou não pelo multímetro
